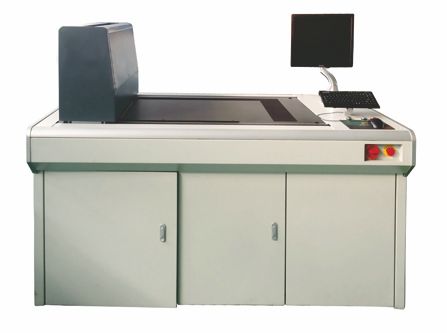

CCIES 印品整版质量检测系统配备先进的印品整版质量检测机,系统采用彩色线阵 CCD 相机进行图像扫描,获得印品表面真实图象信息。利用专用图象分析处理软件将色彩信息与标准模板进行对比,自动计算墨量调节值,将该值发送到墨色自动控制系统,控制墨键运行到指定位置。同时可对多种质量控制参数进行分类统计、分析、保存,并可对印品质量缺陷进行报警提示,实现全闭环印品质量控制。
墨量自动调节 质量全程跟踪
u 从指令开始到机台墨键发生改变,整个过程全自动,无需人工干预。
u 对常规印刷的偏色、叠印、套印、规矩等印刷参数进行分析。同时针对特殊的防伪印刷,增加水印、荧光图案、接线等参数分析。
u 印品质量全程跟踪,有效减少废品率。对漏印、甩墨、脏点、糊版、重影等印品质量缺陷信息具有报警提示。
u 系统集成印品质量分析功能。各种印品质量参数结果保存在数据库上,提供基于 SPC 的产品质量监测系统数据接口,及时掌握质量状况。客户端软件还提供了强大的报表功能,为质管人员提供各种统计报表。
u 系统通过标准工业以太网连接,数据传输快,性能稳定。
u 每套印品整版质量检测系统能够控制多台胶印机。
软件功能齐全 操作简单印品图像信息及时掌握
1. 简易的基本设置
可快速进行基本参数设置,提供通信测试功能,数据传输有保障。
2. 快捷的模板建立、编辑及导入导出功能
可标准模板的建立采用向导式设计,操作人员仅需按照向导提示完成模板建立,整个过程合理便捷,模板可快捷地导入导出,满足不同机台使用同一模板的需求。
3. 方便的作业建立、编辑、导出及运行功能
可运行作业时,扫描的色差信息与印品表面缺陷信息以多种形式直观显示,印品信息一目了然。色差数据无需人工干预,自动传送到机台墨键。
l 成像方式:彩色线阵CCD相机
l 像元素分辨率:(0.04mm×0.08mm) ~(0.08mm×0.08mm)
l 扫描速度:180mm/s
l 扫描区域:1200×900mm
l 扫描介质厚度: ≤10mm
l 介质传送方式 :介质被吸附在扫描平台上
l 光源: LED光源,无需预热,开机即用
l 输出数据接口: Ethernet
l 输出数据格式:图象数据,墨道数据
l 电压、耗能: 220/240V,50-60hz, 1.5Kw
l 系统软件:科思印刷品闭环质量检测软件V3.0
l 操作系统:Windows 7

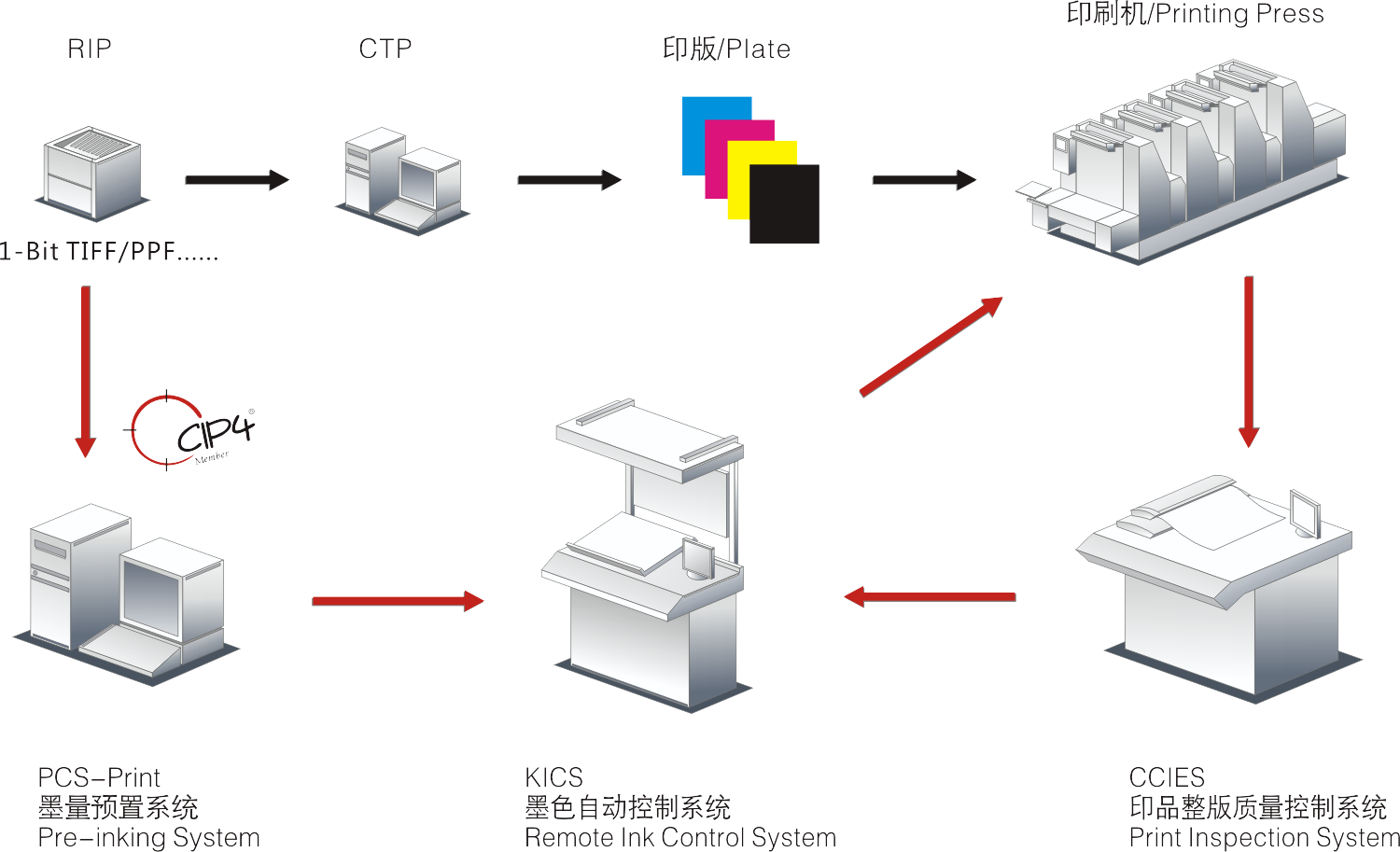

CCIES 印品整版质量检测系统与KICS墨量遥控系统配套使用,实现全闭环印品质量控制。
